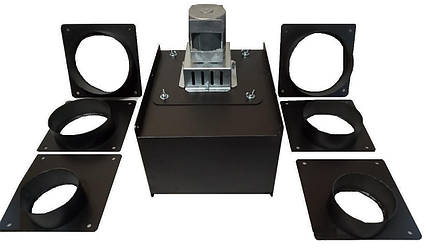

Універсальний модульний димосос ДБУ WWK 180/75W Ø-140 (діаметр димоходу 140 мм)

Універсальний димосос ДПУ WWK 180/75W

 Димосос є важливим елементом в опаленні - він створює і підтримує димову тягу під час розпалу чи довантаження паливом у твердопаливому котлі або каміні. Зауважимо, що даний прилад має проточний тип роботи і не є аналогом вентилятора (що підтримує процес горіння постійно), а застосовується в системах з опалювальними обігрівачами, які функціонують з природньою циркуляцією повітря в димарі.

Такі вироби виготовлені з особливих жаростійких матеріалів, а лопасті двигуна - з міцної нержавіючої сталі.

При підборі моделі важливо, щоб діаметр корпуса приладу відповідав перетину існуючого димаря (для уникнення завуження димової труби).

 Коли необхідний витяжний вентилятор?

Погана тяга в димовому каналі

ККД опалювального котла нижче заявленого в паспорті (при цьому використовується якісне паливо)

В котельні накопичується дим

На стінках твердопаливного котла утворюється багато сажових відкладень

Ступінь горіння в топці важко регулювати

Функціональні можливості димососа ДПУ WWK 180/75W

Двигун SEN80­2/30 ­B10/AE24 виробництва Польща

Збирання приладу як «по ходу конденсата» (вхідний фланець з мінусом, вихідний з плюсом, такий монтаж проводять на вертикальних сегментах димоходу, коли треба утримати рідину всередині труби), так і «по ходу продуктів згоряння» (вхідний фланець з плюсом, вихідний з мінусом, це необхідно на горизонтальнийій трубі)

Установка фланців різного перетину на всмоктування і на викид димогазів. Таким чином настає можливим перехід з одного перетину димівивідної труби на інший. Наприклад, опалювальний котел з патрубком на 180 мм, а діаметр димаря 150 мм чи навпаки.

Можливість встановлення вентилятора без демонтажу існуючого котла і димоходу. По-перше, вирізають частиноку димоходу, а далі встановлюють фланці. Після цього монтують сам корпус приладу, герметизують ущільнювачем і фіксують за допомогою болтів

Додаткова заглушка для проведення оглядової перевірки

Можливість провести огляд корпусу, не знімаючи двигун

Можливість встановлення фланців за віссю димової труби чи під кутом 90°

Під час установки під кутом 90° конструкція вентилятора виконує роль оглядового вікна

При необхідності можна монтувати під викидний патрубок заглушку «Влітку». Це значково поліпшить продуктивність і потужність вентилятора, оскільки повернення диму в приміщення буде 100% віключено. Одинок, в такому випадку, порушується природна тяга за вимкненого двигуна. Тому використовувати заглушку можливо у випадках монтажа в котел пальника або для обладнання технологічного(не побутового) призначення

Захист двигуна від дощу. За встановленні вентилятора зовні будівлі є необхідність запобігання проникнення до двигуна атмосферної рідини. Для цього передбачено в якості опції металевий зовнішній кожух. Він фіксується на шпильки кріплення плити двигуна і ущільнюється герметиком. Слід не забути про допустимийу (мінімальну і максимальну) температуру зовні під час роботи

Можлива установока різних двигунів і лопаствів. Прилад адаптувань для встановлення крильчаток з перетином 150-210 мм і різних двигунів, таких як WWK 180-2/30 WWK 180-2/40, WWK 210, Atas FCJ4C52S, Atas FCJ4C52S та аналогів

Особливості конструкції витяжних вентиляторів ДПУ WWK 180/75W

Конструкція виконана так, що не звужує прохід димового каналу і не ускладнює димовідведення за природної тяги (коли прилад вимкнений).

Кришка, призначена для монтажу, має болти, які фіксують димосос на димову трубу (іноді - на патрубок, наявний на котлі).

Вісь двигуна забезпечена обертовими лопастями - крильчаткою, яка, обертаючись з високою швидкістю створює необхідне розрідження в трубі (тобто тягу). Чим вище швидкість обертання крильчатки, тим більше тяга.

Датчик тяги монтується на патрубку котла/каміна.

Максимальна ефективність приладу досягається за умови його монтажу на вертикальну трубу. Якщо над димососом буде два і більше метрів димовивідного каналу, то це утворює "запірний" потік і запобігає руху повітря у приміщення.

Дані вироби виготовляються з діаметрами приєднувальних фланців 200, 180, 160, 150, 140, 130, 120 мм.

Комплектація

Вентилятор ДПУ поставляється упакованим у короб з картону, габарити якого 400х400х400 мм, а вага близько 13 кг. Тут знаходиться двигун, корпус, фланці, кріплення, елементи, герметик, інструкція. Залишочне збирання і герметизація елементів здійснюється безпосередньо під час монтажу.

Елементи, що не є в комплектації пластина «Влітку» і захисний кожух від опадів купуються, як опція (окремо).

Технічні характеристики димососів ДПУ WWK 180/75W

Відеоогляд побутового витяжного вентилятора
