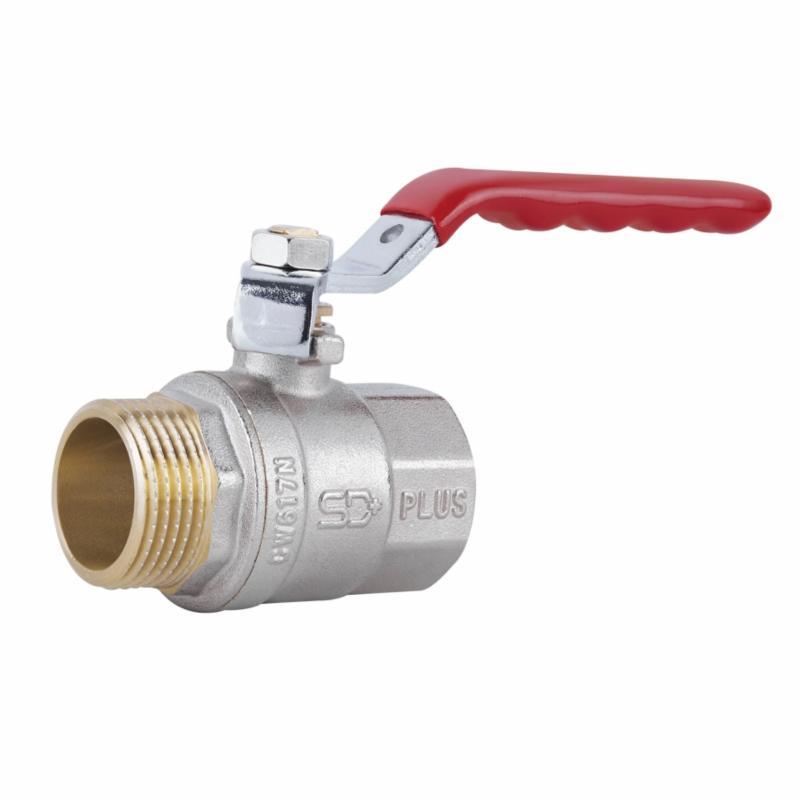

Кран кульовий SD Plus 1" ВЗ для води (важіль) SD605NW25PN40
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення
Кран кульовий SD Plus 1" ВЗ для води (важіль) SD605NW25PN40 використовують в системах гарячого і холодного водопостачання та опалення. Ця запірна арматура дозволяє закривати або відкривати отвір для пересування робочого середовища у трубопроводах. Кран не призначений для регулювання, його рекомендують експлуатувати тільки в стані «закрито» або «відкрито». Виріб виконаний з латуні. Зміну положення затвора-кулі виконують поворотом зручної ручки-важеля на 1/4 обороту.
| Основні | |
|---|---|
| Виробник | Thermo Alliance |
| Клас герметичності | А |
| Покриття | Нікель |
| Робоче середовище | Вода |
| Користувальницькі характеристики | |
| Артикул | SD605NW25PN40 |
| Вага брутто, кг | 0,405 |
| Вага нетто, кг | 0,384 |
| Вид підключення | Різьба |
| Габаритні розміри виробу (ШхГхВ), мм | 68х42х75 |
| Гарантія | 12 місяців рік |
| Кількість витків різі | 6 |
| Максимальна робоча температура, °C | 120 |
| Максимальний робочий тиск, бар | 40 |
| Матеріал | Латунь |
| Розмір підключення | 1"x1" |
| Розташування | Прямий |
| Різьба | Внутрішня/Зовнішня |
| Серія | Standart |
| Країна реєстрації бренду | Україна |
| Країна-виробник | Китай |
| Тип затвору | Куля |
| Тип виробу | Кран кульовий |
| Тип ручки | Важіль |
- Ціна: 406 ₴
