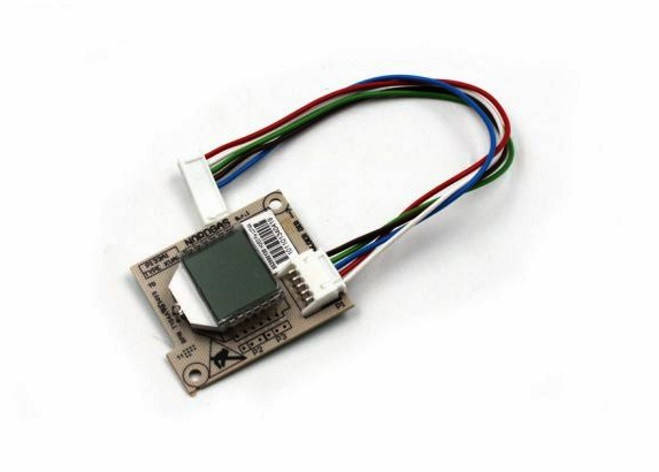

Плата-дисплей Tiberis Atlas / Tiberis Oberon 552000130

Оригінальна плата дисплея для газових обігрівачів Tiberis

Електронна плата є «мозком» шкірного газового котла, що працює в парі із електромагнітним клапаном. Саме на неї надходять всі імпульси зі встановлених датчіків, регуляторів ї індикаторів температури/тиску, кнопок управління. Цей пристрій контролює і регулює всю роботу обладнання.

Основа конструкції - пам'ять (де поміщена зашивання котла) і мікропроцесор (який керує функціонуванням електронної частини). Блок живлення має функцію стабілізації напруги. Електромагнітні реле керують пресостатом, 3-ходовим і газовим клапанами. Втраті контролю полум'я запобігають радіо-елементи. Імпульси з мікропроцесора надходять на мікросхему, яка посилює їх і передає на реле.

Електрична схема шкірного газового котла вміщує в собі блоки електронних плат з радіоелементами.

Технічні характеристики виробу

Країна виробництва - Італія.

Заводський артикул - 552000130

Електронна плата є «мозком» шкірного газового котла, що працює в парі із електромагнітним клапаном. Саме на неї надходять всі імпульси зі встановлених датчіків, регуляторів ї індикаторів температури/тиску, кнопок управління. Цей пристрій контролює і регулює всю роботу обладнання.

Плати газових котлів, для чого потрібні і що роблять

Взаємодія і повне управління всіма складовими котла, його електричними і електронними процесами
Зміна частоти обертання вентилятора
Частотне регулювання витрати димових газів
Відповідає за подачу електричної напруги на газовий клапан
Розпал газового котла
Включення і контроль насоса
Контроль температури теплоносія
Реагування у разі не запаленого полум'я
Контроль витрати палива

Електронні керуючі блоки забезпечують газовому котлу автономну роботу - користувачеві потрібно лише іноді контролювати працездатність обладнання.

Віді плат газових котлів та їх місце розташування

Основна.
Регулююча (модуляційна). З її допомогою відбувається процес обміну даними і повідомлення про помилки в роботі, налаштовується самим користувачем.
Дисплейна. Плата індикації.
Інтерфейсна.
Розпалу. Здійснює розпал котла і контроль полум'я з регулюванням витрати палива.

У газових обігрівачах передбачено використання кількох електронних блоків. У кожній конкретній моделі котла своє кількість і місце розташування цих елементів.

Плата розпалу майже завжди перебувати поруч або разом з платою управління. Вона відповідає за включення і контроль полум'я в газовому котлі. У деяких моделях вона вмонтована в кожух з пластику і прикріплена на газовому клапані.

Електронна регулююча плата вмонтована під блоком управління, вона знаходиться так само в пластиковому кожусі. Вона необхідна для обміну даними між користувачем і котлом. За допомогою її змінюються параметри для роботи котла, надається інформація користувачу про стан за допомогою індикаторів. Повідомлення про виниклі помилки надходять на дисплей у вигляді цифрового коду. Розшифровка коду є в інструкції приладу.

В залежності від моделі котла трансформатори розпалу відрізняються конструкцією (з різним підключенням): примикають до датчика протоки в моделях "турбо" чи встановлені на газовому клапані в димохідних версіях.

1 - Клема для підключення електрода розпалу
2 - Кріплення до датчика протоку із заземленням
3 - Напуга 220 вольт від плати управління

Електрична схема обігрівачів на газі
