А у Вас - стоїть Байпас?

А у Вас - стоїть Байпас?



Навіщо потрібен Байпас в системі опалення

Будь-яка система опалення покликана забезпечувати належний комфорт в будинку. Вона не повинна створювати такі ситуації, що в приміщенні стає дуже жарко або дуже холодно. Але яким чином досягти такого ефекту? Які вузли та комплектуючі дозволяють в опалювальній системі мати мінімізувати вплив на мікроклімат? Очевидно, що у випадку з водяним опалення необхідно забезпечити регулювання потоку теплоносія в середині радіаторів. Для виконання цієї роботи найкраще всього підходить БАЙПАС в системі опалення.



sistema-otopleniya-s-bajpasom-dlya-chastnogo-doma

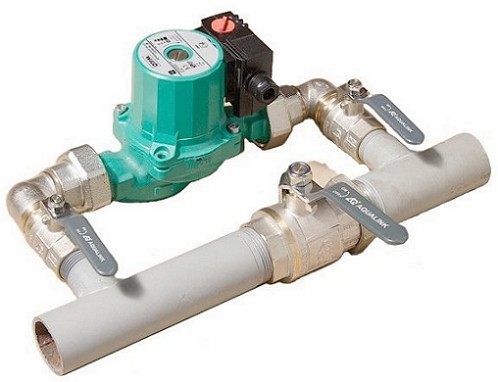

Рис. №1 Байпас із краном.

Фукції БАЙПАСУ

БАЙПАС, вмонтований в систему водяного опалення – це обхідний трубопровід, призначений для транспортування теплоносія паралельно наявної запірної арматури. Цей елемент системи опалення практично незамінний при здійсненні ремонту, без перекриття подачі води. Також, БАЙПАС дає можливість прискорити процес наповнення або зливу теплоносія в системі опалення. Крім того, його вживають для регулювання потужності потоку теплоносія та кількості подачі.

 http://svouimirukami.ru/wp-content/uploads/2014/04/bay.jpg

 Рис. №2 Байпас в системі опалення.



Слово «bypass» має англомовне походження і перекладається як «обхідний» або «обхід». Простіше кажучи, це відрізок труби, який проходить паралельно головному приладу або гілці і призначений для тимчасового відведення по ній води в обхід основного механізму. Іноді цей резервний шлях може бути забезпечений краном. Він буває з зворотним клапаном або без додаткових пристроїв.

 Устройство типичного байпаса

Рис. №3 Конструкція байпаса.

Сьогодні ми можемо казати про двох основних різновидах БАЙПАСУ: автоматичному, тобто забезпеченому зворотним клапаном і ручному, який не має ніяких додаткових пристроїв. Іноді в схему зі зворотнім клапаном включають електричний циркуляційний насос. Він використовується якщо є необхідність регулювати потік теплоносія. Така система працює подібним чином: включається насос і підвищує тиск у цій ділянці системи, в результаті чого відкривається клапан і направляє потік рідини в потрібному напрямку. При відключенні насоса тиск падає, що закриває клапан, перекриваючи трубу. Однак така система здатна працювати при природній циркуляції без підключення електроенергії. Складність конструкції сильно впливає на надійність цієї системи, що з часом може призвести до перебоїв у її роботі внаслідок не повного перекриття труби через засмічень. Ця проблема призводить до дисбалансу в температурному режимі приміщення. Автоматичні БАЙПАСи знайшли своє застосування в системах водяних теплих підлог. Вони дозволяють в контурі підтримувати встановлені параметри, не витрачаючи на це багато часу і енергії.



Автоматический байпас, снабженный обратным клапаном

Рис. №4 Автоматичний байпас із обратним клапаном.



БАЙПАС, в якому не має клапану, дає можливість теплоносієві вільно обігнути радіатор без зливу всієї системи і перекриття води. Якщо вам знадобилося замінити батарею опалення в квартирі багатоквартирного будинку, то ви ніяк не потурбуєте своїх сусідів, вони навіть знати про це не будуть. Головною особливістю БАЙПАСів є те, що труба у нього на один щабель вужча, ніж в основній системі. Наприклад, для системи ¾ різьблення підійде пристрій на½. Це зумовлено фізичним законом, адже вода тече по шляху найменшого опору. Тобто поки ви не перекриєте крани на радіатор, теплоносій буде вільно текти по ньому, а коли закриєте кран теплоносій спрямує свій шлях через БАЙПАС в обхід опалювального приладу.

Іноді встановлення БАЙПАСУ є доцільним і в системах водопостачання або водоочищення. Тут його встановлюють для того, щоб забезпечити обхід води навколо складних фільтруючих СИСТЕМ. Це необхідно насамперед для проведення ремонтних або регламентних робіт цього устаткування, коли не потрібно припиняти водопостачання.



http://svouimirukami.ru/wp-content/uploads/2014/04/1.Baypas-v-sisteme-otopleniya-1.jpg

Рис. №5 Ручний байпас без клапану з насосом.

Існують і так звані БАЙПАСи підмішування. Зустріти їх можна в опалювальних системах і у водопроводах. В системах опалення вони дозволяють здійснювати якісне налаштування потоку теплоносія, що регулюють температуру в приміщенні. Особливо це актуально в системах де використовується «тепла підлога». У випадку з водопровідними очисними системами БАЙПАСи підмішування здійснюють регулювання вмісту у воді солей, оксидів і інших речовин.

Використання БАЙПАСУ  у двотрубній системі опалення

У двотрубній системі опалення подача води з твердопаливного котла в систему провадиться по одній трубі, а її повернення після віддачі теплової енергії на інший. Така схема дає можливість регулювання кількості нагрітої води, що подається на конкретно узятий опалювальний прилад. Сьогодні існують автоматичні терморегулятори, які згідно з вимогами сьогодення, встановлюються на кожен радіатор. Це дає можливість регулювати температуру повітря в кожному приміщенні окремо.

Однак, існує механічний спосіб регулювання обсягу подачі теплоносія. Для цього і служить БАЙПАС, який необхідно встановити безпосередньо біля кожної батареї. Ключовим елементом такої конструкції є запірна АРМАТУРА, яка дозволяє вручну регулювати потік теплоносія, а, значить і  регулювати в приміщенні температуру повітря.

Серед користувачів двотрубних систем опалення великою популярністю користується такий БАЙПАС, а саме робиться обхід циркуляційного насосу. Самі твердопаливні котли не забезпечуються електронасосами, тому щоб збільшити ефективність роботи такої системи електронасос врізають в ділянку труби. В наш час, є дуже багато випадків, коли пропадає електрична енергія, і для того, щоб система працювала, необхідно забезпечити потік теплоносія в обхід цього електронасосу коли він не працює. Ось тут і потрібно встановити БАЙПАСУ.

 Схема работы байпаса, страхующего участок с центробежным насосом

Рис. №6 Схема роботи Байпасу із відцентрованим насосом.



Використання БАЙПАСУ в однотрубній системі опалення

Хоча однотрубна опалювальна система на сьогодні вже застаріла морально, її ще дуже часто можна зустріти не тільки в будинках старої споруди, але і в приватних сучасних котеджах. Вона може прекрасно функціонувати, але при цьому давати занадто багато тепла. В приватному котеджі це вирішується простим зниженням потужності котла, а ось у багатоквартирному будинку стає проблемою, адже неможливо зменшити потік води в батареї одній з кімнат, не зачепивши інші. Щоб ця опція стала доступною, потрібно на кожний радіатор встановити додатковий контур (бай пас). У такій системі обвідна труба з'єднує підвід з відведенням біля батареї. В результаті, якщо повністю або частково перекрити трубу підведення запірної арматури, то можна зменшити або зовсім припинити подачу теплоносія в даний опалювальний прилад без впливу на інші прилади.

Увага!  Ділянка обвідної труби повинен бути меншого діаметру. В іншому випадку вода в батарею буде надходити погано. Влаштовувати БАЙПАС слід подалі від вертикальних ділянок трубопроводу, але як можна ближче до радіатора.

Для спорудження БАЙПАСУ використовуються крани та трійники. Роблять його самостійно - шляхом зварювання. Крім цього, БАЙПАС можна придбати в магазині у вже зібраному вигляді і просто встановити його за допомогою різьбового з'єднання. Між входом в радіатор і БАЙПАСОМ встановлюють вентиль або терморегулятор, який забезпечить автоматизацію процесу регулювання температури повітря в приміщенні.

Між тим варто мати на увазі, що установка БАЙПАСУ в будь-якому випадку знизить об'єм рідини, яка втікає в радіатор на 30-35%, що знизить його тепловіддачу на 10%. Втім, це особливо не позначається на ефективності опалювальної системи.

На сьогодні найкращим варіантом вбачається спорудження сучасної опалювальної системи, трубопровід якої захований під підлогу або стіни. У монтажі таких систем використовується гарнітура з вбудованими БАЙПАСОМ для підключення радіаторів. Є там і терморегулятори з запірною арматурою.

Інструкція по установці БАЙПАСУ

Бажано, щоб систему опалення, включаючи БАЙПАСИ, монтували фахівці, які можуть правильно все розрахувати, виконати монтаж, пусконалагоджувальні роботи, перевірити роботу у відповідності з правилами і нормами, передбаченими в даній сфері будівництва. Однак, якщо ви вважаєте, що і самі зможете з усім впоратися і впевнені на 100% у своїх силах, тоді слід ознайомитися з інструкцією по монтажу.

Потім потрібно придбати готові конструкції або зробити їх самостійно. Для тих, хто робить систему опалення вперше, краще скористатися першим варіантом. Це дозволить знизить ймовірність помилки практично на нуль, так як готові деталі вже розраховані  під систему опалення.

Найголовніше, потрібно пам'ятати, що БАЙПАС ніколи не встановлюють на подачі теплоносія (СТОЯКУ). Він повинен бути зміщений ближче до радіатора опалення не менш, ніж на 2/3 довжини труби. Робити БАЙПАС впритул до батареї теж не треба, так як це спровокує його перегрів і зміниться параметрів теплопотоку, що дестабілізує опалювальну систему.

Не можна на БАЙПАС без клапану встановлювати засувку чи вентиль. При всій своїй зручності, таке рішення порушує правила користування опаленням в багатоквартирних будинках, так як встановлювати на стояки додаткові елементи, здатні змінити або порушити потік рідини, заборонено. Адже це складна система, в якій навіть найменші зміни параметрів здатні порушити її працездатність. Звуження діаметра БАЙПАСа щодо решти трубопроводу має бути розраховано правильно, що дозволить не боятися зниження обігрівальної здібності радіаторів.

Якщо опалювальна система монтується з поліпропіленових труб, то для монтажу слід використовувати спеціальний ПАЯЛЬНИК. При врізанні БАЙПАСУ в діючу систему опалення, необхідно вирізати ділянки труби з приладами, встановлювати на зрізи трійники і за допомогою них змонтувати систему вже з обхідною трубою меншого діаметру.

Монтаж БАЙПАСУ повинен проводитися з дуже великою обережністю, так як помилка може призвести до погіршення роботи системи і необхідність все переробляти. Важливо, щоб безпосередньо біля встановленого вами БАЙПАСУ знаходилися якісь опори або кріплення для труб. Якщо цього не буде, то нагріта труба може зігнутися, що кардинально зіпсує весь зовнішній вигляд. Дуже великий діаметр обхідної труби забезпечить постійний потік теплоносія саме нею, а не по батареї, що може взагалі порушити всю систему опалення. Ну і важливим чинником є естетична складова. Намагайтеся монтувати труби акуратно і рівно, розміщуючи всі елементи під прямими кутами. Це забезпечить гарний і стрункий вигляд всієї опалювальної системи, і вона зможе поєднуватися з будь-яким інтер'єром навіть без особливого маскування.

В цілому ж конструкція БАЙПАСУ своїми руками є цілком доступна для більшості людей.



Як підсумок: варто зазначити, що такий елементарний і непомітний елемент опалювальної системи відіграє дуже важливу роль у правильному функціонуванні опалення всього будинку. Якщо розрахунок, підбір і монтаж виконати грамотно, скориставшись порадами фахівців, то подальше використання всього опалювального або водопровідного обладнання буде таким же легким і невимушеним, як це і повинно бути. Реальна економія при використанні закільцьованих систем опалення може становити близько 10% від усіх енергетичних
